如何正確的調試伺服電機及其注意事項

文章作者：康瑞數控發布時間：2019-08-08 11:29:10 瀏覽次數：

[導讀:]伺服電機能夠控制速率，位置精度十分精確，能夠將電壓數據信號轉換為轉距和轉速以驅動控制對象。分成直流和交流伺服電機兩類，其關鍵特性是，當數據信號電壓為0時無自轉狀況，轉速隨之轉距的提升而均速降低。伺服電機轉子轉速比受鍵入數據信號控制，能夠迅速反應，在自動控制系統中，作為實行元件，且具備機電時間常數小、線性高、始動電壓等特點，可把所接到的電子信號轉化成電機轉軸上的角位移或角速度輸出。下面小編就給大家說說如何正確的調試伺服電機及其注意事項。伺服電機的調節方式1、復原主要參數　　在布線以前，先復原主要參..

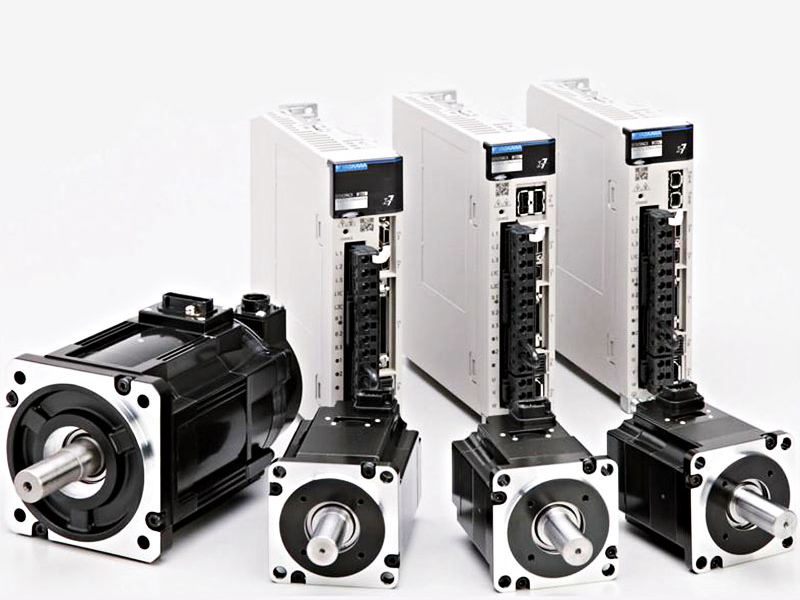

伺服電機能夠控制速率，位置精度十分精確，能夠將電壓數據信號轉換為轉距和轉速以驅動控制對象。分成直流和交流伺服電機兩類，其關鍵特性是，當數據信號電壓為0時無自轉狀況，轉速隨之轉距的提升而均速降低。伺服電機轉子轉速比受鍵入數據信號控制，能夠迅速反應，在自動控制系統中，作為實行元件，且具備機電時間常數小、線性高、始動電壓等特點，可把所接到的電子信號轉化成電機轉軸上的角位移或角速度輸出。下面小編就給大家說說如何正確的調試伺服電機及其注意事項。


伺服電機的調節方式

1、復原主要參數　　

在布線以前，先復原主要參數。在伺服電機上：設定控制方法;設定使能由外界控制;編碼器信號輸出的齒輪比;設定控制數據信號與電機轉速的比例關系。在控制卡上：選定控制方法;將PID主要參數歸零;讓控制卡通電時默認設置使能數據信號關掉;將此情況儲存，保證控制卡再度通電時即為此情況。

2、試方位　　

針對1個閉環控制系統，假如反饋數據信號的方位有誤，不良影響毫無疑問是很嚴重的。根據控制卡開啟伺服電機的使能數據信號。它是伺服電機應當以1個較低的速率旋轉，這就是說傳說故事中的“零漂”。通常控制卡上都是有抑止零漂的指令或主要參數。應用這一指令或主要參數，看電動機的轉速和方位是不是能夠根據這一指令(主要參數)控件制。

3、創建閉環控制　　

建立閉環控制  再次通過控制卡將伺服使能信號放開，在控制卡上輸入一個較小的比例增益，  至于多大算較小，這只能憑感覺了，如果實在不放心，就輸入控制卡能允許的小值。將控制卡和伺服的使能信號打開。

4、調節閉環控制主要參數　　

細調主要參數，保證電動機依照控制卡的指令運動，它是需要做的工作，而這些工作中，大量的是工作經驗，這兒只有從略了。

5、抑止零漂　　

使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。  在閉環控制過程中，零漂的存在會對控制效果有一定的影響，好將其抑制住。  由于零漂本身也有一定的隨機性，所以，不必要求電機轉速絕,對為零。

6、布線　　

將控制卡關閉電源，聯接控制卡與伺服電機中間的信號線。檢查布線沒有不正確后，伺服電機和控制卡(及其PC)通電。下列的線是需要接的：控制卡的模擬量輸出線、使能信號線、伺服電機輸出的編碼器信號線。這時電動機應當沒動，并且能夠用外力作用輕輕松松旋轉，要不是那樣，查驗使能數據信號的設定與布線。用外力作用旋轉電機，查驗控制卡是不是能夠恰當檢驗到電機部位的轉變，不然查驗編碼器信號的布線和設定。

以上就是關于伺服電機的調節方式及期注意事項，希望對您有幫助！
